グリップルシリーズ


建築用途向け

メリット

既存製品と比べ、誰でも簡単・スピーディーな施工が可能になり、作業時間の短縮につながります。
また、誰でも同じ強度での施工が可能となりますので、トルク管理のバラつきが無く、使用者を選ぶ必要が御座いません。
既存のワイヤクリップで有れば、片方につき数個必要だった所がグリップルを使用すれば1つだけでOK。

1グリップル

屋内専用の2MM・3MMや屋外でも使用可能なプラスシリーズを御用意しております。
リリース機能が付いているので簡単に長さ調整が出来き、施工も楽になります。

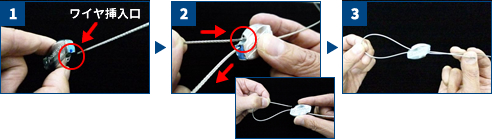

ご使用方法

  1. 楕円形の穴にワイヤを差し込み、反対側に通します。
  2. 戻してきたワイヤをもう一つの楕円形の穴に差し込みます。
  3. セッティング完了!
リリース方法

  1. 長さ調整や取り外す際はリリース穴に、付属のリリースキーを差し込みます。
  2. リリースキーを矢印の方向に5〜6o程軽く差し込み、ワイヤをスライドさせて解除する。

※上のリリースキーはデモ要になりますので、実際には上のリリースキーを
 ご使用下さい。


使用例
[Case] ショッピングセンター
[使用グリップル] GSP・2MM

ショッピングセンターなど、店舗での看板やポップの吊り下げ下げやフレキダクトの吊り込み、パッケージエアコンの振れ止めにご使用する事が出来ます。

2グリップル ハングファスト

メッキ製の片側ループワイヤとグリップルNo,2/No,3のセットとなっております。
あらかじめワイヤの片側にループ加工を施しておくことで、もう片側はグリップルを使って長さ調整するだけで簡単に対象物を吊り込む事が出来、従来の寸切りボルトでは困難な位置決めにもご使用頂けます。

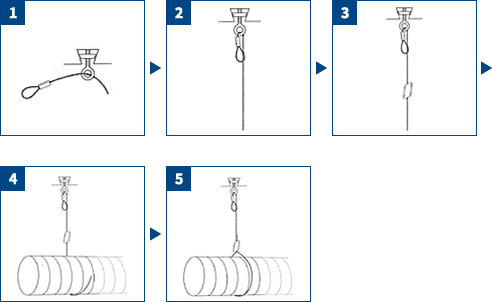

ご使用方法
[HVAC] (暖房/換気/空調)

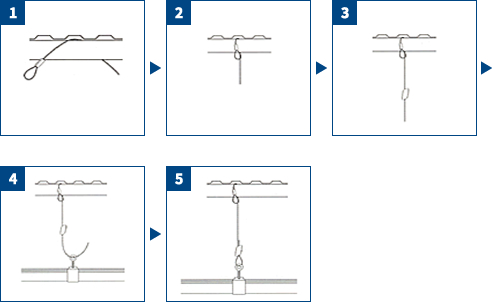

[電気工事]

  1. ワイヤロープの先端をアンカーポイント(アイボルト/アイナット)に入れるか、H鋼・アングル等に直接巻きます。
  2. 次にロープの先端をアルミクランプのついてる輪っかに通し、きつく引きます。
  3. ロープの先端をグリップルの1つのチャンネルに挿入し必要な長さまでロープを出します。
  4. もう一方をロープの吊るす対象物についている固定部、ワイヤの通る穴に通します。
  5. 最後にロープをグリップルの2つめのチャンネルに挿入し、対象物を必要な高さになるよう位置づけを行います。

使用例
[Case] 工場内
[使用グリップル] 2mm用・3mm用

各種ケーブルを乗せるケーブルラックの吊り下げや振れ止めとしてご使用頂けます。
またフレキダクトの吊り込み、パッケージエアコンの振れ止め照明器具の落下防止用途にご使用頂けます。

3ダイナミックシリーズ

4mm対応のダイナミック4と6mm対応のダイナミック6の2種類を御用意しております。
セラミックギアによるワイヤの固定と、中央に付属するロック部を使用したダブルロック構造となっており、より強力にロックする事が可能です。

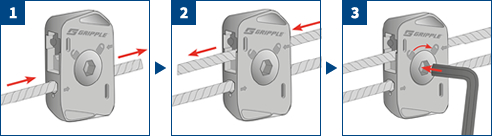

ご使用方法


  1. ロープの先端を矢印方向のチャンネルへと挿入し、必要な長さまでロープを出します。
  2. 次に、1で出したロープを対象物等に掛けてから戻し、もう片方のチャンネルへと戻します。
  3. 中央の六角穴に六角ボルトを差し込み、90度回してロックの位置に合わせる事によりセッ  トを完了します。

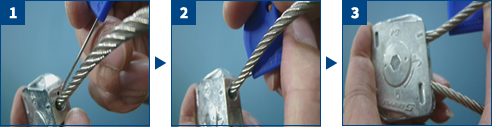

リリース方法

  1. リリース穴に付属のリリースキーを差し込みます。

  2. リリースキーをリリース穴に押し込み、ワイヤを緩めます。

  3. リリースキーを押し込んだ状態のまま、ワイヤをスライドさせて解除及び調整をします。

使用例
[Case] 鉄道線路内
[使用グリップル] D4・D6

JR鉄道線路内の安全対策として、吸音板等の落下・転倒防止に使用さております。
またNEXCO高速道路上の照明器具や案内板の落下防止にも使用されております。
